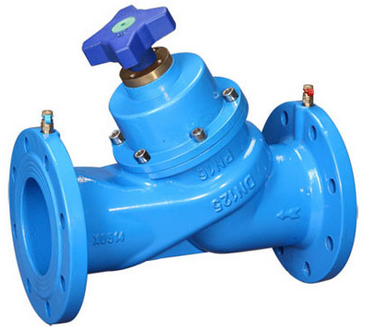

〖SP15F、SP45F靜態流量平衡閥〗
【SP15F、SP45F靜態流量平衡閥-產品說明】
SP15F、SP45F靜態流量平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。
【SP15F、SP45F靜態流量平衡閥-主要零件材料】
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 密封墊 |
材料 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 不銹鋼 | 球墨鑄鐵 | 橡膠石棉板 |
【SP15F、SP45F靜態流量平衡閥-主要性能參數】
公稱壓力(MPa) | 殼體試驗壓力(MPa) | 適用溫度 | 適用介質 | 特性曲線 | 安裝使用范圍 |
1.6 | 2.4 | ≤120℃ | 水、油等非腐蝕性液體 | 等百分比 | 管網系統主干、分支干、室內供水干管、分支立管及多臺鍋爐 |
【SP15F、SP45F靜態流量平衡閥-主要外形尺寸】
型 號 | 公稱通徑 (mm) | 尺 寸 | |
L | H | ||
SP15F-25 | 15 | 100 | 128 |
20 | 115 | 128 | |
25 | 125 | 130 | |
32 | 140 | 150 | |
40 | 160 | 187 | |
SP45F-16/25 | 32 | 180 | 230 |
40 | 200 | 242 | |
50 | 230 | 250 | |
65 | 290 | 260 | |
80 | 310 | 329 | |
100 | 350 | 340 | |
125 | 400 | 424 | |
150 | 480 | 454 | |
200 | 550 | 517 | |
250 | 622 | 573 | |
300 | 698 | 617 | |
350 | 787 | 705 | |
